Область применения:

Для монтажа к несущей стене или в гипсокартонную конструкцию

Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм

Для пола с толщиной стяжки 0-200

Для подвесных унитазов

Свойства:

Двойной смыв, независимо регулируемый, с гигиеническим резервом

Совместима со всеми кнопками управления Alcaplast

Конструкция полистирольной изоляции, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции

Конструкция рамы позволяет фиксацию к самостоятельному достаточно жесткому гипсокартонному профилю или перед несущей стеной

Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи

Материал несущей конструкции:

металл обработанный порошковой краской

Монтажная глубина рукава регулируется от 20 до 95 мм

Подходит для установки пневматического или сенсорного смыва

Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность

Установленная система закрывается гипсокартонными листами и не нуждается в дополнительных крепёжных элементах

Регулируемые выдвижные ноги в диапазоне 0-200 мм с тормозной системой

Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0-93 мм

Возможность установки кронштейна с переходом DG1/2 ", для подключения сиденья-биде или бидетты

Подвод воды к задней стенке бачка или вверху бачка

Угловой вентиль с возможностью подключения к системе трубопроводов Mepla

Возможность сервиса без использования инструментов

Монтажная глубина - 125 мм

Обозначение центрирования и нивеляции

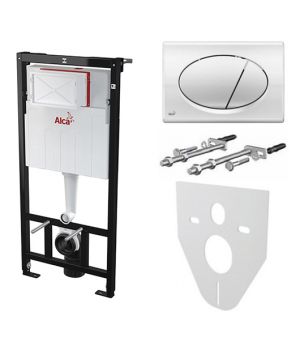

Содержание комплекта:

Кнопка смыва M71 (хром, глянец)

Звукоизоляционная плита M91

Крепежный материал для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.

Монтажный комплект: винт d8x60 - 4 шт., дюбель d12 - 4 шт.

колено из полиэтилена HT90 / 110, PE-HD

Рукав сервисного отверстия двухсоставный, легко укорачивается

Бачок с впускным и выпускным механизмом

Монтажный комплект крышек для защиты технических отверстий при установке системы

Самонесущая рама

Толкатели механизма 2 шт.

Резьбовое соединение 1/2 " для подвода воды со встроенным угловым вентилем Schell 1/2 “– 3/8”

Прокладка, патрубок полипропилен, уплотнение патрубка

Прокладка, патрубок полипропилен, манжета

Технические параметры:

Рекомендуемый диапазон давления воды 0,3-0,5 MPa

Рабочий диапазон давления воды 0,05-0,8 MPa

Гигиенический резерв 3 л

Малый смыв 2,5-3,5 л

Объем воды в бачке 9 л

Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий G1/2 "

Стандартные настройки малого смыва 3 л

Стандартные настройки большого смыва 6 л

Большой смыв 6-9 л

Несущая способность 400 kg
