100
Номинальный диаметр DN
1.6
Номинальное давление PN,МПа
225
Максимальная температура рабочей среды, С°
2500
Средний ресурс, циклов

Вес 5,6
Объем 0,002
Срок гарантии производителя, лет 1.5
Срок службы, лет 5
Рабочая среда вода
Класс герметичности "D" по ГОСТ 9544-93
Материал корпуса чугун
Материал уплотнения латунь
Строительная длина L, мм 80
Материал диска серый чугун
Материал оси сталь 20х13
Тип соединения стяжной
Единица измерения шт

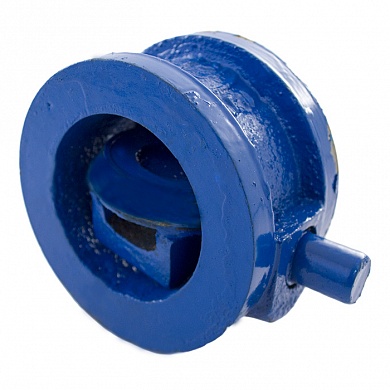

Клапан обратный поворотный однодисковый чугунный применяется для предотвращения обратного потока среды в трубопроводах.
Клапан состоит из следующих основных деталей: корпуса, заслонки, оси.

Заслонка в корпусе подвешена на 2-х осях, расположенных с некоторым эксцентриситетом относительно горизонтальной оси симметрии захлопки. Конструкция противовеса обеспечивает безударное закрывание заслонки.

Принцип действия: при подаче среды в направлении под захлопну клапан открывается, при этом заслонка удерживается в положении «открыто» за счет подъемной силы, возникающей от скоростного напора потока.
После прекращения подачи среды заслонка плавно закрывается под действием собственного веса, создающего необходимый момент на закрытие вследствие смещения центра тяжести заслонки относительно оси вращения.
